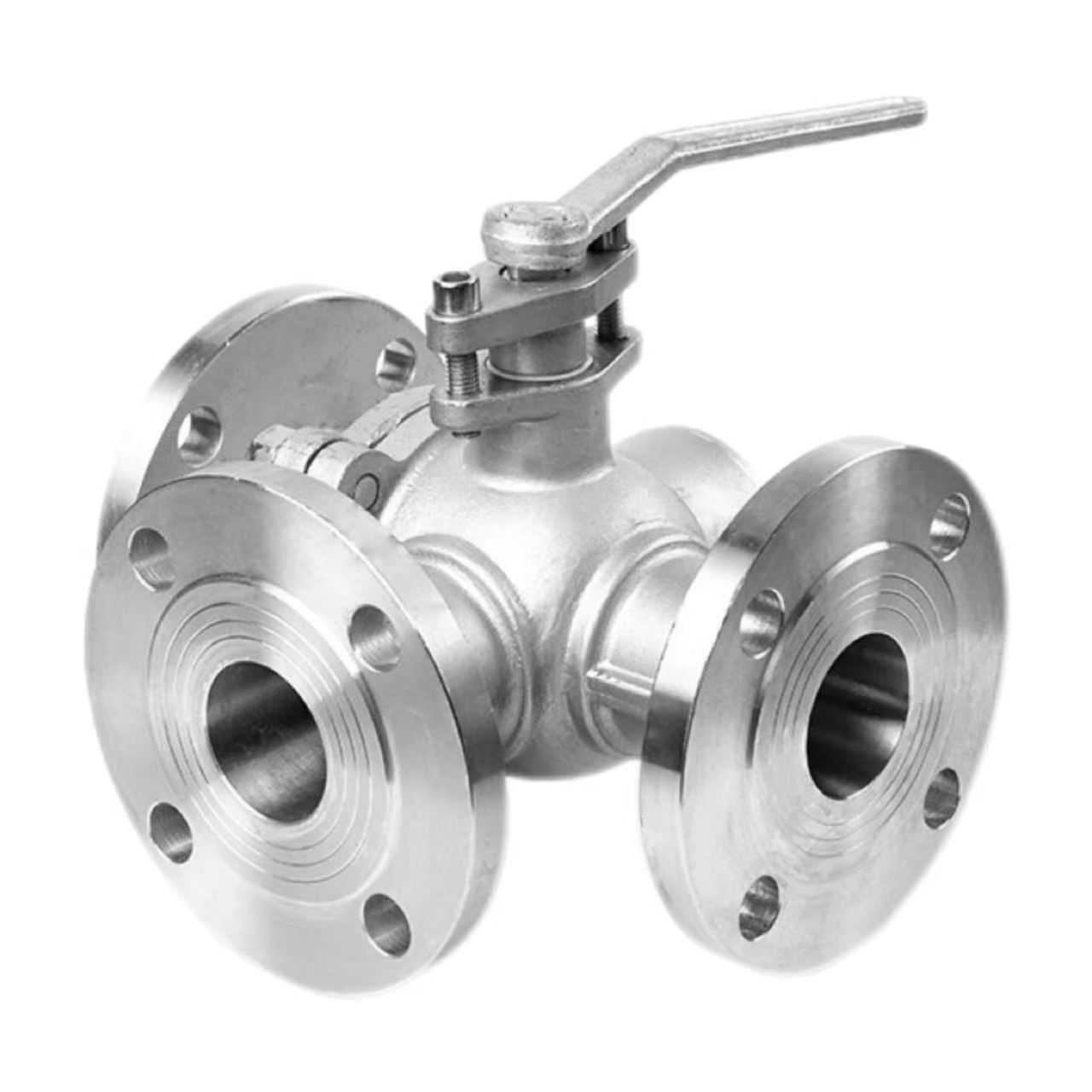

ٽي طرفي flange بال والو

ڪم ڪرڻ جو اصول

شينچي ڪارخاني جي corrosion-مزاحمتي ٽي-رستي flange بال والو جي ڪم ڪندڙ اصول L-shaped يا T-shaped چينلن تي ٻڌل آهي بال ۾ ڪٽيل. بال کي والو جي جسم جي مرڪز ۾ رکيل آهي ۽ هڪ هينڊل ذريعي گھمايو ويو آهي. جڏهن بال گھمندو آهي، چينل مختلف والو بندرگاهن سان گڏ يا بند ڪري ڇڏيندا آهن، وچولي وهڪري جي هدايت جي سوئچنگ، ملائي، يا تقسيم کي محسوس ڪندي.

ايل جي شڪل وارو بال:

 90° گھمڻ سان ميڊيم کي اجازت ڏئي ٿو ته انليٽ کان ڪنهن به آئوٽليٽ ۾، مٽائڻ واري منظرنامن لاءِ موزون هڪ انليٽ ۽ ٻه آئوٽليٽ سان يا ٻه انليٽ ۽ هڪ آئوٽليٽ، جيئن متبادل طور ٻن ري ايڪٽرن کي مائع جي فراهمي.

ٽي جي شڪل وارو بال:

180° گھمڻ سڀني ٽن بندرگاهن کي هڪ ئي وقت يا ڪنهن به ٻن بندرگاهن کي هڪٻئي سان ڳنڍڻ جي اجازت ڏئي ٿو، ٻن ميڊيا کي گڏ ڪرڻ ۽ پوءِ آئوٽ پُٽ ڪرڻ (ضم ڪرڻ)، يا هڪ ميڊيا کي ٻن آئوٽ پُٽ ۾ ورهائڻ (ورهائڻ) لاءِ، جيئن ايئر ڪنڊيشننگ گرم ۽ ٿڌو پاڻي جي ميلاپ سسٽم ۾.

پيداوار جي ماپ:

پيداوار جو نالو: ٽي-واٽ Flanged بال والو	وضاحتون: (1/8"-4") DN6-DN100
نامياتي پريشر: PN16	جسماني مواد: WCB، SUS304 (CF8)، SUS316L (CF3M)
معيار: ANSI، BS، DIN، ISO، JIS	قابل اطلاق گرمي پد: -20 ℃ ~ + 150 ℃ (معياري)، + 350 ℃ (اعلي گرمي پد) تائين، هيٺ -196 ℃ (گهٽ درجه حرارت)
اندروني ڌاتو مواد: WCB، SUS304 (CF8)، SUS316L (CF3M)	وچولي درجه حرارت: اعلي درجه حرارت، گهٽ درجه حرارت، وچولي درجه حرارت، عام درجه حرارت
آپريشن جو طريقو: دستي	سيل: EPDM، PPL
ڪنيڪشن جو طريقو: فلانج ڪنيڪشن	ايپليڪيشنون: پاڻي، هوا، گئس، تيل، مائع، وغيره.
اصل: چين	نمونو: موجود نموني

Flange ڪنيڪشن جا فائدا:

شينچي 3-رستو فلانگ ٿيل بال والوز استعمال ڪن ٿا فلانج ڪنيڪشن. موضوعي ڪنيڪشن جي مقابلي ۾، فلانج ڪنيڪشن پيش ڪن ٿا اعلي دٻاء جي مزاحمت؛ PN16 جي درجه بندي مستحڪم طور تي 1.6MPa دٻاءُ کي برداشت ڪري سگھي ٿي. Disassembly آسان آهي، باقاعدي پائپ لائن جي چڪاس ۽ سار سنڀال. قابل اعتماد سگهه يقيني آهي؛ flange gasket ۽ bolts گڏجي ڪم ڪري رسي جي خطري کي ختم ڪرڻ لاء. وڏي قطر جي پائپ لائنن لاء مناسب؛ DN50 کان مٿي قطرن لاءِ، جتي ڌاڳو ڳنڍڻ ڏکيو آهي، فلانگس معياري چونڊ آهن. شنچي، هڪ چيني 3-طريقه فلانگ ٿيل بال والو ٺاهيندڙ، پيش ڪري ٿو فلانگس ANSI، BS، DIN، ۽ JIS معيارن جي مطابق، عالمي گراهڪن جي ضرورتن کي پورو ڪندي.

انسٽاليشن جو اهم نقطو 1: فلانج الائنمينٽ

فلانج الائنمينٽ جڏهن شينچي ٽن طرفي فلانج بال والو کي انسٽال ڪري، فلانج جا منهن لازمي طور تي ترتيب ڏنل هجن. ٻن فلانگن کي متوازي ۽ مرڪوز هجڻ گهرجي، انحراف فلانج گيسڪيٽ جي قابل اجازت حد کان وڌيڪ نه هجڻ گهرجي. جبري بولٽ جي ترتيب کي والو جي جسم جي خرابي جو سبب بڻائيندو، بال جي گردش ۽ سگهه جي ڪارڪردگي کي متاثر ڪندي. ترتيب ڏيڻ کان پوء، گيسٽ کي مرڪز ۾ رکڻ گهرجي ۽ ان کي بند نه ڪيو وڃي. هڪ گهٽ قيمت وارو ٽي-واٽ فلانج بال والو گهٽ معيار جي برابر ناهي. شينچي مصنوعات پيش ڪن ٿا اعلي سڌائي ۽ آسان تنصيب. سنکنرن جي مزاحمتي ٽن طرفن واري فلانج بال والوز کي فلانج مٿاڇري ختم ڪيو ويو آهي جيڪي معيار کي پورا ڪن ٿا، وڌيڪ قابل اعتماد سگهه کي يقيني بڻائين.

انسٽاليشن پوائنٽ ٻه: بولٽ تنگ ڪرڻ

فلانج بولٽس کي مرحلن ۾ تري ۾ مضبوط ڪيو وڃي. 2-3 مرحلن ۾ 180 ° ڊگنل تسلسل جي پٺيان، تدريجي طور تي ٽوڪ لاڳو ڪريو. هڪ پاسي کي هڪ ئي وقت سخت نه ڪريو، ٻي صورت ۾ گيسڪيٽ تي اڻ برابري دٻاءُ رسي چينل ٺاهيندو. بولٽ ٽوڪ کي معياري قدر ملڻ گهرجي؛ وڌيڪ تنگ ڪرڻ سان فلانج يا بولٽس کي نقصان ٿيندو، جڏهن ته تنگ ڪرڻ سان ناکافي سيلنگ ٿيندي. Shenchi 3-واٽ flange بال والو ڪارخانو مهيا ڪري هڪ تجويز ڪيل torque ٽيبل انسٽال ڪرڻ جي حوالي ڪرڻ لاء. اهي تنصيب پوائنٽون اهم آهن ڊگھي مدت واري ليڪ فري والو آپريشن کي يقيني بڻائڻ لاءِ؛ مهرباني ڪري سختي سان specifications جي تابعداري ڪريو.

انسٽاليشن پوائنٽ 3: پائپ لائن سپورٽ ۽ صفائي

انسٽاليشن کان اڳ، پائپ لائن جي اندر کي صاف ڪيو وڃي ته جيئن ويلڊنگ سليگ، لوهه جي فلنگ، ريت، ۽ ٻين ناپاڪي کي هٽايو وڃي. غير ملڪي شيون جيڪي والو جي گفا ۾ داخل ٿين ٿيون اهي بال يا سيل کي ڇڪي سگهن ٿيون، جنهن جي نتيجي ۾ ليڪ ٿي سگهي ٿي. پائپ لائن کي آزاد طور تي سپورٽ ڪرڻ گهرجي؛ والو کي پائپ لائن جو وزن کڻڻ نه گهرجي. وڏي-قطر ٽي flange بال والوز ڳري آهن؛ پائيپ لائين جي گھٽتائي فلانج آف سينٽر کي ڇڪي سگھي ٿي، سيل کي نقصان پهچائي سگھي ٿي. Corrosion-resistant Tee flange بال والوز WCB، SUS304، يا SUS316L مواد مان ٺهيل آهن، هڪ تانبا يا اسٽينلیس سٹیل والو ڪور سان. انسٽاليشن پوائنٽن کي مڪمل ڪرڻ کان پوء، هينڊل کي بغير بغير بغير گھمڻ گهرجي؛ والو پوء استعمال لاء تيار آهي.
