بلڪ هيڊ بارڊ فٽنگ
بلڪ هيڊ بارڊ فِٽنگ هڪ قسم جي پائپ فِٽنگ آهي جنهن کي سامان جي پينلن ذريعي هوز کي روٽ ڪرڻ ۽ ڪنيڪشن کي محفوظ ڪرڻ لاءِ استعمال ڪيو ويندو آهي. چين ۾ بلڪ هيڊ بارڊ فٽينس جي هڪ پيشه ورانه ڪاريگر جي حيثيت سان، شينچي پيش ڪري ٿو بلڪ هيڊ ڪنيڪٽرز SUS304، SUS316L ۽ پيتل مان ٺهيل. اهي پراڊڪٽس آسان تنصيب، قابل اعتماد سگهه، ۽ سپورٽ ODM / OEM حسب ضرورت.
شينچي اعليٰ معيار جي بلڪ هيڊ بارڊ فِٽنگس متعارف ڪرايو، خاص طور تي سامان جي پينلز ذريعي هوز کي روئٽنگ ڪرڻ لاءِ ٺهيل آهي، جڏهن ته قابل اعتماد سيلنگ مهيا ڪري ٿي. پيتل، SUS304، ۽ SUS316L اسٽينلیس سٹیل مان ٺهيل، اهي فٽنگون مضبوط سنکنرن جي مزاحمت پيش ڪن ٿيون ۽ ڪم ڪندڙ حالتن جي وسيع رينج لاءِ موزون آهن.
پيداوار جي جوڙجڪ

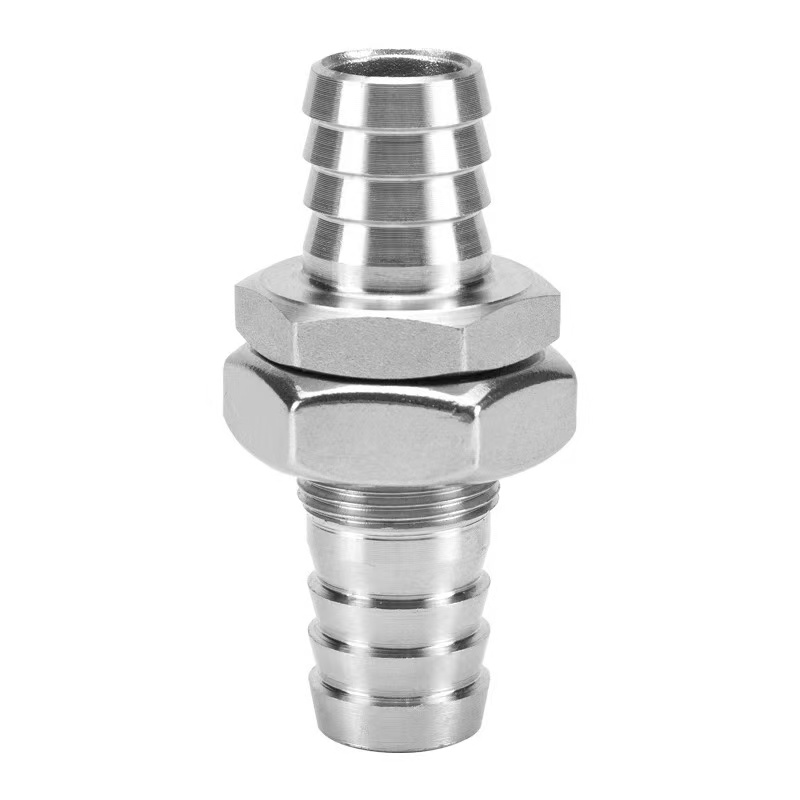

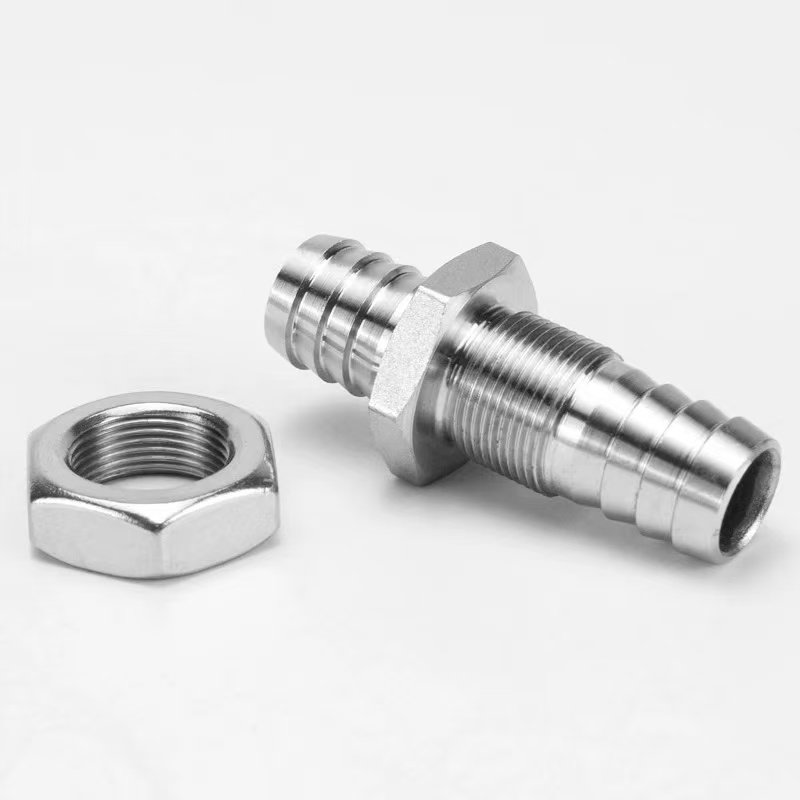

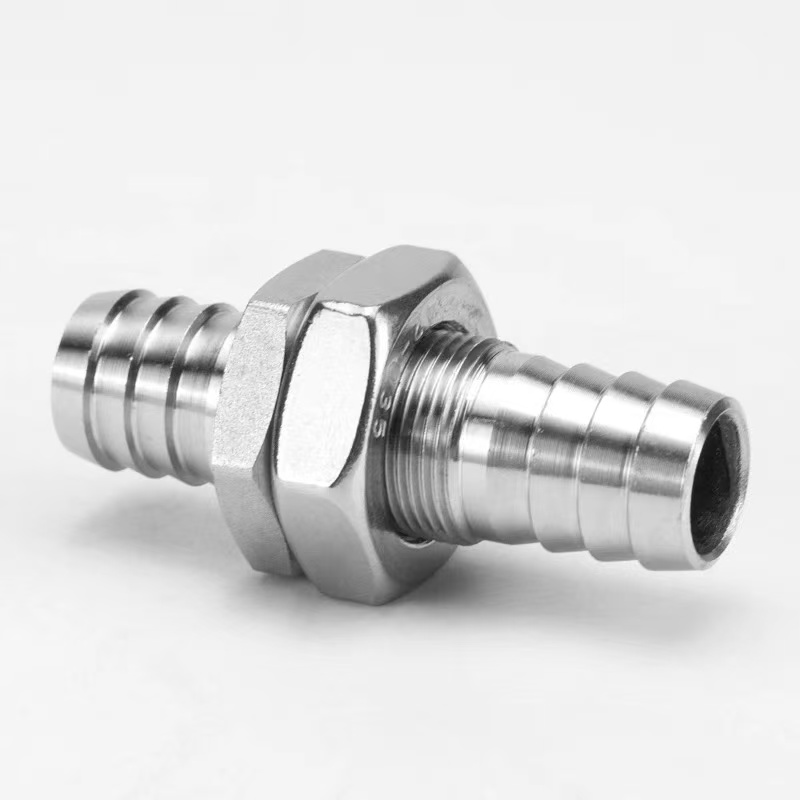

بلڪ هيڊ بارڊ فٽنگ جي جوڙجڪ ۾ بلڪ هيڊ ٿريڊز، هڪ لاڪنگ نٽ، ۽ بارڊ هوز ڪنيڪشن شامل آهن. انسٽاليشن دوران، صرف هڪ پينل سوراخ جي ضرورت آهي؛ نٽ کي مضبوط ڪرڻ فڪسنگ ۽ سيلنگ جي عمل کي مڪمل ڪري ٿو.
خاردار آخر ۾ هڪ مخالف پرچي گروو ڊيزائن جي خاصيت آهي، هڪ محفوظ ڪنيڪشن کي يقيني بڻائي ٿي جڏهن هوز ڪلمپ سان استعمال ڪيو وڃي. اهي سامان وڏي پيماني تي ڪنٽرول ڪابينا، پاڻي جي علاج جو سامان، طبي آلات، ۽ ٻين لاڳاپيل شعبن ۾ استعمال ٿيندا آهن.
پيداوار جي وضاحت
|
پيداوار جو نالو: Bulkhead Barbed Fitting |
سائيز: (1/8"–4") DN6–DN100 |
|
نامياتي پريشر: PN16 |
جسماني مواد: پيتل، SUS304، SUS316L |
|
معيار: ANSI، BS، DIN، ISO، JIS |
موضوع: NPT، BSP، BSPT، DIN، وغيره. |
|
اندروني ڌاتو مواد: پيتل، SUS304، SUS316L |
وچولي درجه حرارت: اعلي، گھٽ، وچولي، محيطي |
|
آپريشن جو قسم: دستي |
سيل: EPDM |
|
ڪنيڪشن جو قسم: بارڊ ڪنيڪشن |
لاء مناسب: پاڻي، هوا، گئس، تيل، مائع، وغيره. |
|
اصل جو هنڌ: چين |
نموني: مفت لاء نموني ٺاهيو |
ساخت جي فائدن
بلڪ هيڊ بارڊ فِٽنگ هڪ پائپ فِٽنگ آهي خاص طور تي ٺهيل سيلنگ مهيا ڪرڻ دوران سامان جي پينلز، انڪوزرز، يا بلڪ هيڊز ذريعي هوز کي روٽنگ ڪرڻ لاءِ. ان جي بنيادي ڍانچي ۾ هڪ بلڪ هيڊ ٿريڊ سيڪشن، هڪ لاڪنگ نٽ، سيلنگ گيسڪيٽ، ۽ بارڊ هوز جو ڪنيڪشن شامل آهي. انسٽاليشن دوران، پينل تي صرف ساڳئي قطر جو هڪ سوراخ ٺاهيو وڃي. فِٽنگ جي ٿريڊ سيڪشن کي سوراخ مان گذريو ويندو آهي، ۽ نٽ کي سامهون واري پاسي کان تنگ ڪيو ويندو آهي ته جيئن فڪسنگ ۽ سيلنگ جي عمل کي مڪمل ڪيو وڃي.
1. بلڪ هيڊ فڪسنگ ڍانچي:ٿريڊ سيڪشن جي ڊگھائي عام پينل جي ٿلهي سان ٺھيل آھي. هڪ دفعو لاڪنگ نٽ کي سخت ڪيو وڃي ٿو، اهو پينل سان هڪ سخت فڪسيشن ٺاهي ٿو، انهي کي يقيني بڻائي ٿو ته فٽنگ محفوظ رهي جيتوڻيڪ ٻاهرين ڇڪڻ واري قوتن جي تحت.
2. باربرڊ هوز ڪنيڪشن:پينل جي هڪ يا ٻنهي پاسن ۾ نلي داخل ڪرڻ ۽ نلي جي ڪليپ سان مهربند ڪنيڪشن ٺاهڻ لاءِ خاردار ٽِپ ٿيل ڏندن جي خصوصيت آهي. خاردار آخر ڊبل اينٽي سلپ گروو ڊيزائن کي اختيار ڪري ٿو، عام فٽنگن جي ڀيٽ ۾ خاص طور تي وڌيڪ پل آئوٽ مزاحمت پيش ڪري ٿو.
3. سيلنگ سسٽم:پينل جي ٻنهي پاسن تي ربر جي گاسڪيٽ يا او-رنگ مهيا ڪيا ويا آهن. جڏهن نٽ تنگ ڪيو ويندو آهي، سيلنگ گيسڪيٽ کي دٻايو ويندو آهي، پينل کولڻ تي پاڻي جي تنگ ۽ مٽي تنگ سيلنگ حاصل ڪري، IP65 يا وڌيڪ جي تحفظ جي درجه بندي سان.
انسٽاليشن جو طريقو
شينچي جي پائيدار بلڪ هيڊ بارڊ فٽينس انسٽال ڪرڻ آسان آهن. هڪ محفوظ ۽ مهربند ڪنيڪشن صرف ڇهن مرحلن ۾ حاصل ڪري سگهجي ٿو:
قدم 1: پينل سوراخ تيار ڪرڻ
ٿريڊ سيڪشن جي ٻاهرين قطر جي بنياد تي پينل تي هڪ لاڳاپيل گول سوراخ ٺاهيو. پڪ ڪريو ته سوراخ جي ڪنڊ هموار ۽ برر کان پاڪ آهي ته جيئن سيلنگ گيسڪيٽ کي نقصان نه ٿئي.
مرحلا 2: سيلنگ گيسٽ کي انسٽال ڪريو
شامل ٿيل EPDM سيلنگ گيسڪٽ کي سلائيڊ ڪريو ٿريڊ سيڪشن تي، ان کي دٻايو بيس جي خلاف. جيڪڏهن پينل جي ٻنهي پاسن تي مهر لڳائڻ جي ضرورت آهي، هر پاسي تي هڪ گاسڪ رکي.
قدم 3: پينل ذريعي داخل ڪريو
ٿريڊ سيڪشن کي پينل جي ھڪڙي پاسي کان سوراخ ۾ داخل ڪريو، يقيني بڻائين ته فِٽنگ بيس پينل کي وچ ۾ سيلنگ گيسڪٽ سان رابطو ڪري.
قدم 4: لاڪنگ نٽ کي سخت ڪريو
پينل جي سامهون واري پاسي کان ٿلهي واري حصي تي لاڪنگ نٽ کي ڇڪيو، ۽ ان کي آهستي آهستي رنچ سان سخت ڪريو. تجويز ڪيل ٽوڪ: پيتل جي مواد لاءِ 5–8 N·m ۽ اسٽينلیس سٹیل لاءِ 8-12 N·m. سخت ڪرڻ دوران مناسب جسم کي مستحڪم رکو.
قدم 5: نلي ڳنڍيو
هڪ وضاحت چونڊيو جتي بارب جو ٻاهرئين قطر 0.5-1 ملي ميٽر نلي جي اندروني قطر کان وڏو آهي. نلي کي عمودي طور تي خاردار آخر ۾ داخل ڪريو جيستائين اھو بنياد تي پھچي. هاء پريشر ايپليڪيشنن لاء، اسٽينلیس سٹیل جي نلي جي ڪلمپ استعمال ڪريو ۽ ان کي ٻئي ۽ ٽئين بارب جي وچ ۾ مضبوط ڪريو.
قدم 6: مهر سالميت ٽيسٽ
1.5 ڀيرا ڪم ڪندڙ دٻاء تي جامد پريشر ٽيسٽ انجام ڏيو. جيڪڏهن ٽن منٽن لاءِ ڪا رسي نه آهي، تنصيب قابل آهي.
